BR 系列冷却器

详细说明：

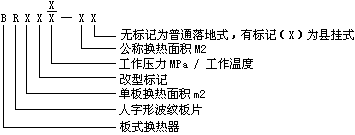

一、型号说明

BR型板式冷却器采用先进的人字形不锈钢换热板片，具有换热效率高、耐腐蚀、重量轻、易修易拆、便于增减换热面积、冷热介质不易混合及介质残留少、不易结垢等特点，是一种较理想的换热冷却设备。

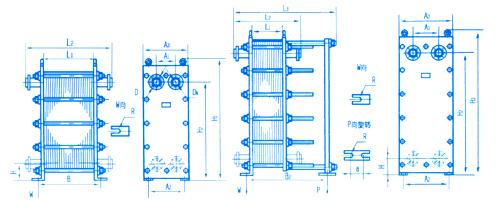

三、BR系列冷却器外形尺寸图（落地式及悬挂样式）

BR0.1系列参数表

序号	总换热面积(M2)	板片数（张）	D(mm)	L(mm)	A1(mm)	重量(kg)
1	2	21	384	84	194	120
2	3	31	424	124	234	130
3	4	41	464	164	274	140
4	5	51	500	204	314	150
5	6	61	540	244	354	160
6	7	71	580	284	394	170
7	8	81	624	324	434	180
8	9	91	660	364	474	190
9	10	101	700	404	514	200
10	11	111	740	444	554	210
11	12	121	780	484	594	220
12	14	141	865	564	674	240
13	15	151	900	604	714	250

BR0.23系列参数表

换热面积 m2	5	6	8	9	10	12	15	18	20	25
板片数	23	27	35	41	45	53	67	79	87	109
L mm	97	119	147	175	189	222	281	332	365	458
D mm	397	420	450	475	490	525	580	635	665	760
A1 mm	227	250	277	305	320	352	410	462	495	588
重量 kg	265	275	288	300	308	325	350	370	385	430

BR0.37系列参数表

换热面积 m2	15	20	25	30	35	40	45	50	55	60
板片数	41	55	69	81	95	109	123	137	149	163
L mm	177	237	297	349	409	469	529	590	641	701
D mm	597	657	717	769	829	889	949	1010	1061	1121
A1 mm	377	437	497	549	609	669	729	790	841	901
重量 kg	530	570	610	650	690	730	770	815	855	890

BR0.5系列参数表

换热面积 m2	10	15	20	25	30	40	50	60	70	80	90	100
板片数	21	31	41	51	61	81	101	121	141	161	181	201
L mm	97	143	189	235	281	373	465	557	649	741	833	925
D mm	597	643	689	735	781	873	965	1057	1149	1241	1333	1425
A1 mm	257	303	349	395	441	533	625	717	809	901	993	1085
重量 kg	840	890	940	990	1040	1115	1205	1300	1390	1490	1590	1690
